압전 세라믹 소자의 기하 구조 설계와 기능 확장

압전 세라믹은 기계 에너지와 전기 에너지의 양방향 변환이 가능하여 에너지 하베스터, 트랜스듀서, 로 […]

압전 세라믹은 기계 에너지와 전기 에너지의 양방향 변환이 가능하여 에너지 하베스터, 트랜스듀서, 로봇 등의 분야에 널리 활용되고 있습니다. 3D 프린팅 등 적층 제조 기술의 발전과 함께 전통적 가공으로는 구현하기 어려웠던 복잡한 기하 구조가 점차 가능해지고 있습니다. 본 글은 다층 구조, 벤딩 소자, 나선체, 셸 구조, 위상 최적화 구조, 메타머티리얼 등 다양한 대표 설계를 포함해 압전 세라믹 소자에서 기하 형상이 에너지 변환 성능에 미치는 영향을 정리합니다. 신형 압전 소자의 설계와 제조에 참고가 되기를 바랍니다.

압전 세라믹 개요

압전 효과는 기계 에너지와 전기 에너지의 결합으로, 압전 소재는 수많은 핵심 기술에서 중요한 역할을 합니다. 정방향 압전 효과는 각종 센서, 초음파 기기, 에너지 하베스터에 광범위하게 활용되고, 역방향 압전 효과는 고정밀 액추에이터와 대출력 초음파 시스템에 주로 사용됩니다. 현재 세계 압전 세라믹 시장은 약 20억 달러 규모로 추산되며, 주로 납계 세라믹(PZT 등)이 주도하고 있습니다. 단결정 소재에 비해 세라믹은 가공성이 높아 다양한 복잡한 형상으로 비교적 쉽게 제작할 수 있어 압전 소재 연구와 응용의 핵심 방향이 되고 있습니다.

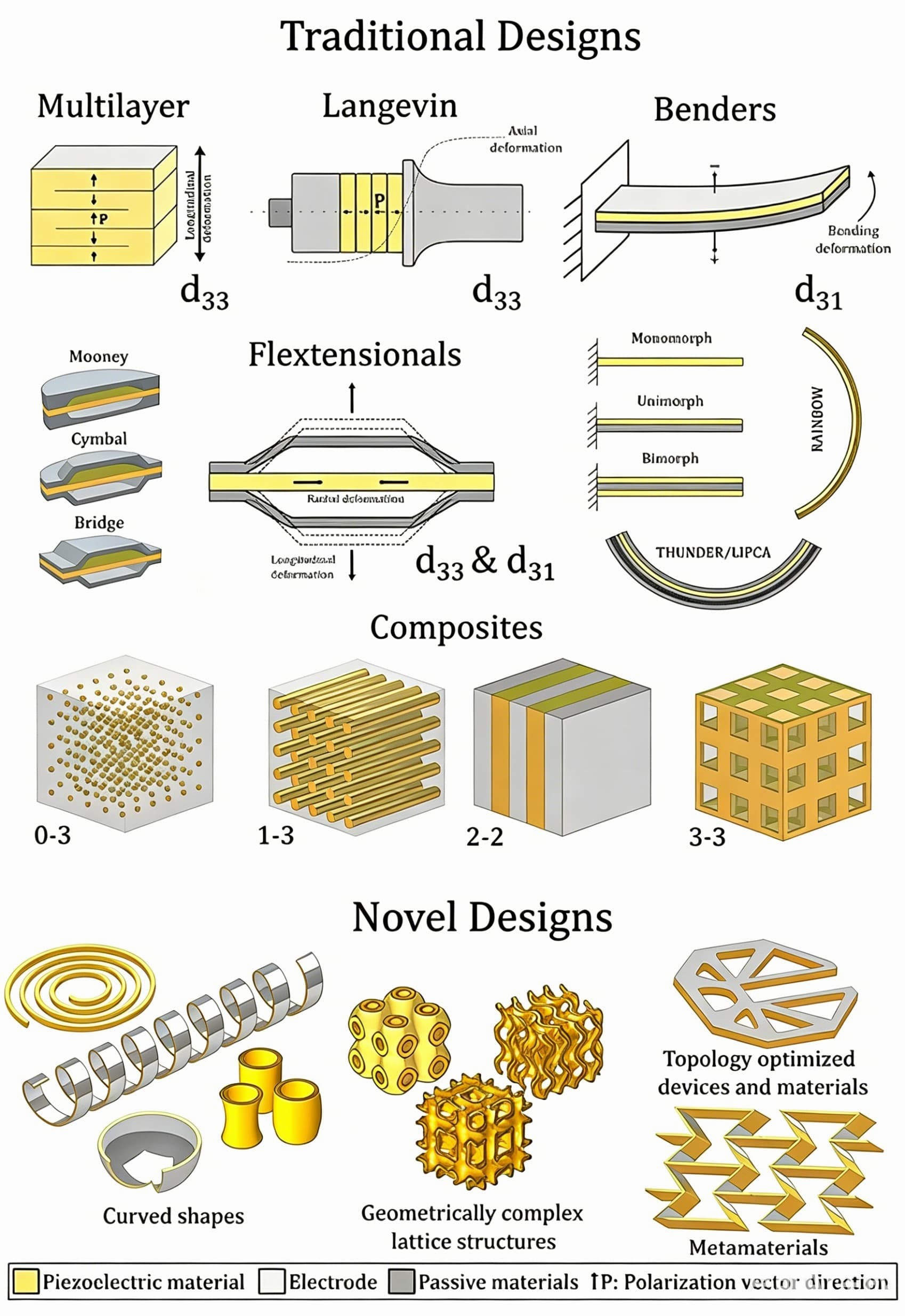

▲압전 장치 아키텍처 다이어그램

압전 세라믹 형상 설계

압전 세라믹은 디스크, 평판, 링, 튜브와 같은 전통적 설계로 오래 사용되어 왔지만, 제조 방법의 발전으로 복잡한 형상과 비전통적인 전극·분극 네트워크를 가진 압전 세라믹이 가능해졌습니다.

압전 소자의 형상은 진동 모드에 영향을 미치며, 나아가 전기기계 결합 계수의 해석적 표현에도 영향을 줍니다(아래 그림 참조). 종횡비가 표준 요구와 다른 압전 소자는 여러 진동 모드가 중첩된 응답을 발생시킵니다. 이로 인해 소재 파라미터 특성 분석 시 임피던스 스펙트럼 해석이 복잡해지고 추가적인 데이터 분석이 필요하며, 특히 이러한 소자가 기기의 센서로 사용될 때 더욱 그렇습니다.

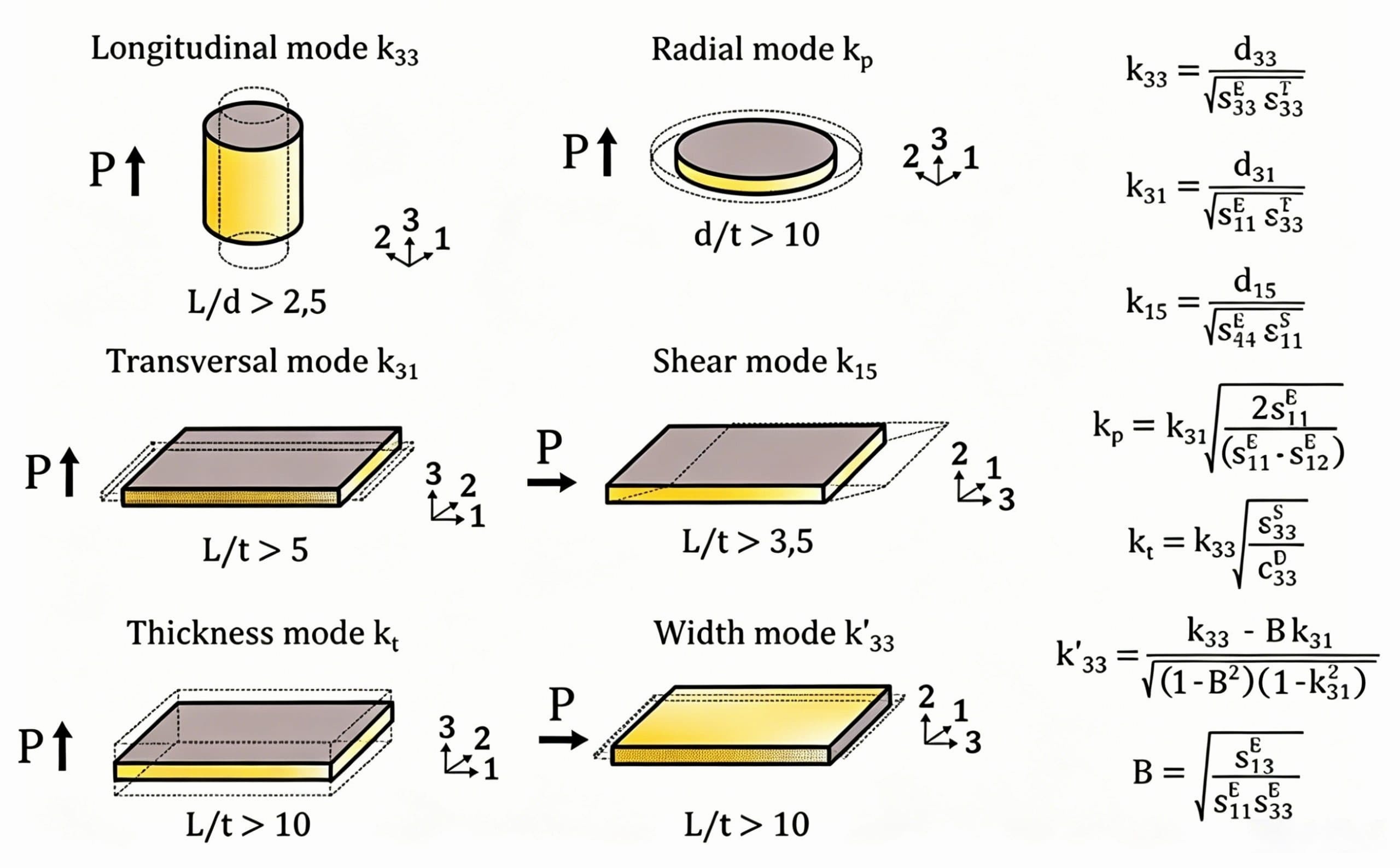

▲여러 공진 모드의 전기기계 결합 계수. t는 두께, d는 지름, L은 기타 치수, P는 분극 방향

압전 소자의 기하 형상은 결합 계수의 유형과 크기에 큰 영향을 미칩니다. 예를 들어 판상 또는 기둥 구조에 비해 얇은 원판은 같은 방향에서 결합 계수가 낮습니다. 디스크에서 기둥이나 봉으로 형상을 바꾸면 종방향 응답이 강화됩니다. 종횡비 변화는 측정되는 전하 계수(예: d₃₃)에도 영향을 줍니다. 실험에서 측정된 ‘유효’ d₃₃ 값은 소재 고유의 d₃₃와 다를 수 있습니다. 예컨대 Barzegar 등은 PZT 얇은 원판의 d₃₃ 값이 일반적으로 약 30% 감소한다는 것을 발견했습니다. Stewart 등은 얇은 원판의 두께 효과가 소프트 PZT의 d₃₃ 값을 감소시키는 반면 하드 PZT의 값은 오히려 증가시킨다는 것을 추가로 발견했습니다.

또한 형상과 관련된 또 다른 핵심 요소는 곡률입니다. 굽힘 구조에서 d₃₃ 성분에 의한 변위는 가장자리에서 더 두드러지며, 압전 수직 응력이 만들어내는 굽힘 모멘트는 곡면 구조에서 직선 구조보다 명확히 커서 압전 응답을 더욱 강화합니다.

초음파 트랜스듀서로서의 압전 세라믹

초음파 트랜스듀서는 압전 세라믹의 가장 중요한 상업적 응용 중 하나입니다. 압전 세라믹의 두께는 방사하는 초음파의 주파수를 직접 결정하며, 이는 영상의 공간 분해능과 침투 깊이에 영향을 줍니다. 의료 초음파 응용에서 낮은 주파수(예: 5MHz)는 심부 장기 영상에 사용되며 이때 세라믹 두께는 약 0.45mm이고, 높은 주파수(예: 40MHz)는 표층 구조 영상에 사용되며 두께는 약 57μm에 불과합니다. 따라서 더 얇은 압전 세라믹 소자의 개발이 고해상도 의료 영상 구현의 핵심입니다.

동시에 안정적인 초음파 전파 모드를 보장하려면 소자가 높은 종횡비를 가져야 목표 외 모드의 간섭을 피할 수 있습니다. 이러한 구조는 일반적으로 얇은 기둥 등의 구조를 채택하여 횡방향 모드(kₜ)보다 더 효율적인 종방향 모드(k₃₃)를 여진시킵니다.

현대의 초음파 시스템은 대부분 독립적으로 여진되는 다수의 압전 소자로 구성된 어레이 트랜스듀서를 채택합니다. 이러한 어레이는 선형, 곡면, 2차원 또는 위상배열 구조로 다양한 스캔 방식에 사용됩니다. 어레이 설계는 음향 크로스토크를 방지하고 영상 품질을 높이기 위해 소자 크기, 피치 등의 파라미터에 극히 높은 요구를 합니다.

또한 비평면 압전 세라믹 소자는 천연 집광 특성을 지녀 음파를 한 점에 집속시킬 수 있어 전통적인 외부 렌즈 구조를 대체합니다. 최근에는 입자나 유체를 조작하는 복잡한 음장을 생성하는 압전 소자의 새로운 형상에도 큰 관심이 모아지고 있습니다.

에너지 하베스팅용 압전 세라믹

압전식 에너지 하베스팅(EH)의 목표는 원격 지역이나 접근하기 어려운 장소에 배터리를 대체하는 솔루션을 제공하는 것으로, 주로 마이크로와트에서 밀리와트급의 저전력 전자기기에 사용됩니다. 일반적인 EH 장치는 단순한 기하 형상의 압전 패치 구조를 채택하며, 설계 최적화를 통해 에너지 채집 주파수를 환경의 기계적 소스(진동, 소음, 생체 운동, 유체 흐름 등) 주파수에 일치시킵니다. 가장 흔한 구조 형식은 단일 또는 이중 압전 빔의 굽힘 모드입니다.

기하 형상은 에너지 하베스팅의 두 단계에서 결정적으로 중요합니다. 첫째는 구조 레벨에서 환경 진동을 효율적으로 결합하는 것이고, 둘째는 소재 레벨에서 전기 에너지로 효율적으로 변환하는 것입니다. 따라서 압전 소자는 전기기계 변환 효율을 높이기 위해 우수한 변형 능력을 갖추어야 하며, 일반적으로 전하 계수, 전압 계수, 품질 계수 등의 파라미터로 성능을 평가합니다.

최근 압전 EH 장치의 설계는 끊임없이 진화하며 다양화되고 있습니다. 예를 들어 다방향 에너지 하베스팅 시스템은 어레이나 자구동 메커니즘을 통해 스스로 재구성하여 다양한 방향에서의 에너지 채집 효율을 높입니다. 국부 공진 메타머티리얼 설계를 이용해 광대역 나아가 비선형 에너지 응답을 실현하고, 마이크로급 적층 제조(AM) 공정으로 여러 종류의 압전 세라믹을 갖춘 복잡한 격자 구조를 구축하여 전혀 새로운 물리적 특성이나 강화된 에너지 채집 능력을 얻습니다.

로봇 기술용 압전 세라믹

압전 세라믹은 높은 출력력과 우수한 제어성·안정성을 지녀 마이크로 로봇 응용의 이상적인 구동 소재입니다. 소재와 형상 설계를 최적화하고 첨단 제조 공정을 결합하여 연구자들은 높은 구동력과 유연성을 지닌 초소형 압전 소자를 실현했으며, 배관 균열 검사, 마이크로 조작 시스템, 생체 모사 마이크로 로봇 등의 분야에 널리 활용할 수 있습니다.

대표적인 설계로는 다족 구조가 있으며, 역 압전 효과로 각 ‘다리’의 서로 다른 진동 모드를 여진하여 보행 제어와 ‘걷기’ 기능을 실현합니다. 또한 생체 모사 설계도 널리 활용되는데, 예를 들어 잠자리 날개의 박동을 모방한 마이크로 비행체는 굽힘형 압전 액추에이터로 복잡한 운동을 구동합니다.

현재 연구 최전선은 ‘메타머티리얼’ 형상의 압전 구조 개발에 집중되고 있습니다. 이러한 구조는 마이크로 로봇에 고유수용감각과 유사한 ‘자기 감지’ 능력을 부여하여, 걷는 것은 물론 방향 전환과 점프까지 가능하게 하고 다양한 지능화 기능을 갖추게 하여 자율 마이크로 시스템 발전에 새로운 경로를 제공합니다.

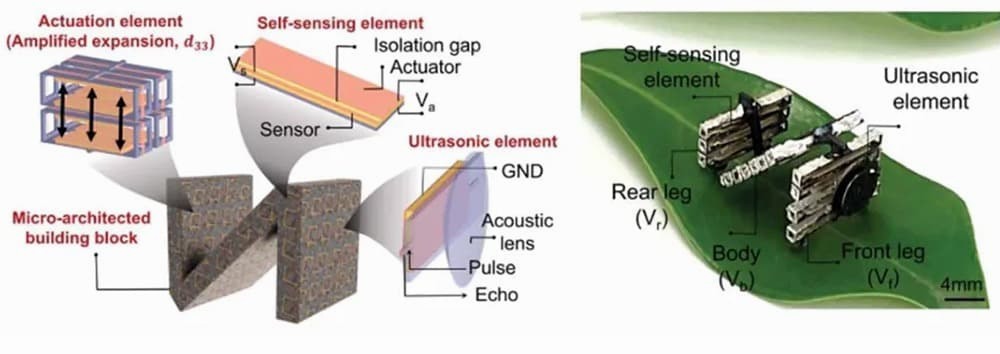

▲메타머티리얼 고유수용감각 로봇

압전 세라믹의 기타 응용

비파괴 검사와 구조 헬스 모니터링 등 센서 응용에서 압전 세라믹 소자의 설계는 피감지 대상의 소재 특성이나 운동 특성에 맞춰 맞춤화되어야 하며, 이는 에너지 하베스터와 초음파 소자와 유사합니다. 특히 사물인터넷(IoT) 응용에서는 센서의 다기능성에 대한 요구가 더 높아져, 온도, 변형률, 운동, 유속, 누설, 습도, 음향 진동 등 다양한 환경 파라미터를 감지할 수 있어야 합니다. 따라서 센서 소재는 높은 압전 감지 계수와 적합한 음향 임피던스 또는 초전 응답 성능을 갖추어야 합니다.

액추에이터의 경우 압전 세라믹은 대변위를 실현하기 어려워, 단일 세라믹은 일반적으로 높은 힘(kN급)이 필요하지만 변위 범위는 미세한(μm급) 현장에 적합합니다. 더 큰 변위를 얻기 위해 설계에서는 단일·이중 구조, 나아가 나선형이나 스프링 같은 세장 형상을 채택하여 d₃₃ 모드를 활용해 스트로크를 늘리지만, 이는 출력 저항을 희생하는 대가가 따릅니다.

바이오메디컬 분야에서는 압전 소자의 형상을 환자의 요구에 맞게 개별 맞춤화해야 하며, 예를 들어 능동형 골 대체물에 사용할 수 있습니다. 또한 변압기 등의 소자는 크기와 구조 형상에 의해 공진 주파수를 조정하여 목표 주파수의 에너지 변환과 제어를 실현합니다.

맺음말

적층 제조 기술의 발전과 함께 압전 세라믹의 기하적 자유도는 전례 없는 방식으로 열리고 있습니다. 가장 기본적인 빔 구조에서 구동·감지·적응을 통합한 메타머티리얼 시스템에 이르기까지, 형상은 더 이상 구조의 ‘외피’가 아니라 성능을 결정하는 요소입니다.

미래의 압전 소자에게 형상은 더 이상 제약이 아니라 잠재력의 원천입니다. 학제 간 설계, 소재 결합, 기능 통합의 융합이 우리를 압전 세라믹의 새로운 시대로 이끌고 있습니다.
